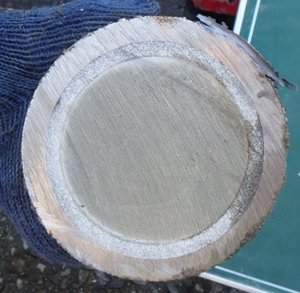

路面陥没の原因の一つである老朽化廃管の充填に最適
top_baner_02
水がある環境でも隙間なく確実に充填
■工法概要
チクソフロー材充填工法は、界面活性剤型増粘剤の使用によって、優れた水中不分離性と流動性を有する充填材を用いた工法です。
剪断下で流動し、静置で形状を保持するレオロジー制御により、滞留水のある現場でも安定して充填することを目指した工法です。
【水中不分離性】
- 水中での材料分離がほとんどなく、水質をきれいに保ちます

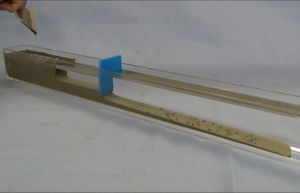

【流動性】
- わずかな勾配で流動するセルフレベリング性状を有します。
- ポンプによる圧送性も良好です。

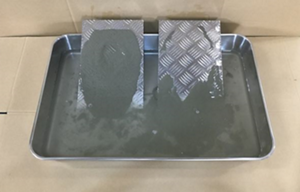

【洗浄性】
- 水で洗い流しやすく、後処理の手間を削減できます。

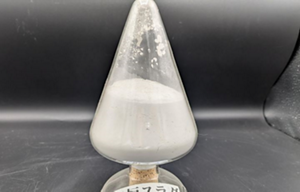

【材料汎用性】
- エアミルク、エアモルタルだけでなく、流動化処理土にも対応可能です。
■性能／設計
■ チクソフロー材 スペック
| 既存充填材 | フロー | 28日強度 | 濁度 |
|---|---|---|---|
| セメントミルク 等 | 290mm以上 | 1.0N/mm²以上 | 濁度計使用：100NTU以下 目視：水に濁りがないことを確認 |
| 流動化処理土 | 200mm以上 | 0.3N/mm²以上 |
■ チクソフロー材 設計価格
| 既存充填材 | 材料費 | 施工費（作業員等） | 機械等設備使用費 |
|---|---|---|---|
| セメントミルク エアミルク 流動化処理土 等 |
左記、既存充填材 +1～4万円/m³ （必要強度、配合設計による） |
既存充填材使用時と同等 | |
濁度試験
■施工実績
チクソフロー工法を使用いただいた工事実績の一部を紹介します。
工事実績一覧
| 工事名 | 年度 | 区分 | 場所 | 内容 | 備考 |
|---|---|---|---|---|---|
| 水道管閉塞工事 | 2023 | 公共 | 神奈川県横浜市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2023 | 公共 | 和歌山県岩出市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2024 | 公共 | 和歌山県岩出市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2024 | 公共 | 和歌山県岩出市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2024 | 公共 | 佐賀県鳥栖市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2024 | 民間 | 和歌山県和歌山市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2025 | 公共 | 和歌山県岩出市 | 廃止水道管内の充填 | 水中への充填/未充填防止 |
| 水道管閉塞工事 | 2025 | 公共 | 佐賀県唐津市 | 廃止水道管内の充填 | 逸水防止/未充填防止 |
| 水道管閉塞工事 | 2026 | 公共 | 佐賀県鳥栖市 | 廃止水道管の充填 | 水中への充填/未充填防止 |
写真：廃止水道管充填工事風景
神奈川県横浜市某所
発注者：横浜市水道局
施工者：株式会社ヤマショウ
協力施工会社：サンケイ建設
軌道下の水中した廃止水道管充填での適用
排水管：容積｜約20m3、長さ｜70m、直径｜600ｍｍ
写真：廃止水道管閉塞工事風景
和歌山県岩出市某所
発注者：岩出市上下水道局
施工者：株式会社アイ・ジー・エス
協力施工会社：ヤスキ水道工業株式会社
廃止水道管充填での適用
